UTON vz.75
MIKOV a výroba nože UTON vz.75
MIKOV a výroba nože UTON vz.75
Postup výroby nože UTON
Postup výroby: výsek čepele z ocelového pásu → ražba číselného označení → kalení a popuštění čepele → výbrus faset na brousícím poloautomatu → leštění čepele → nástřik plastového těla střenky → nástřik gumové střenky → ostření a konečné úpravy → kompletace do pouzdra.

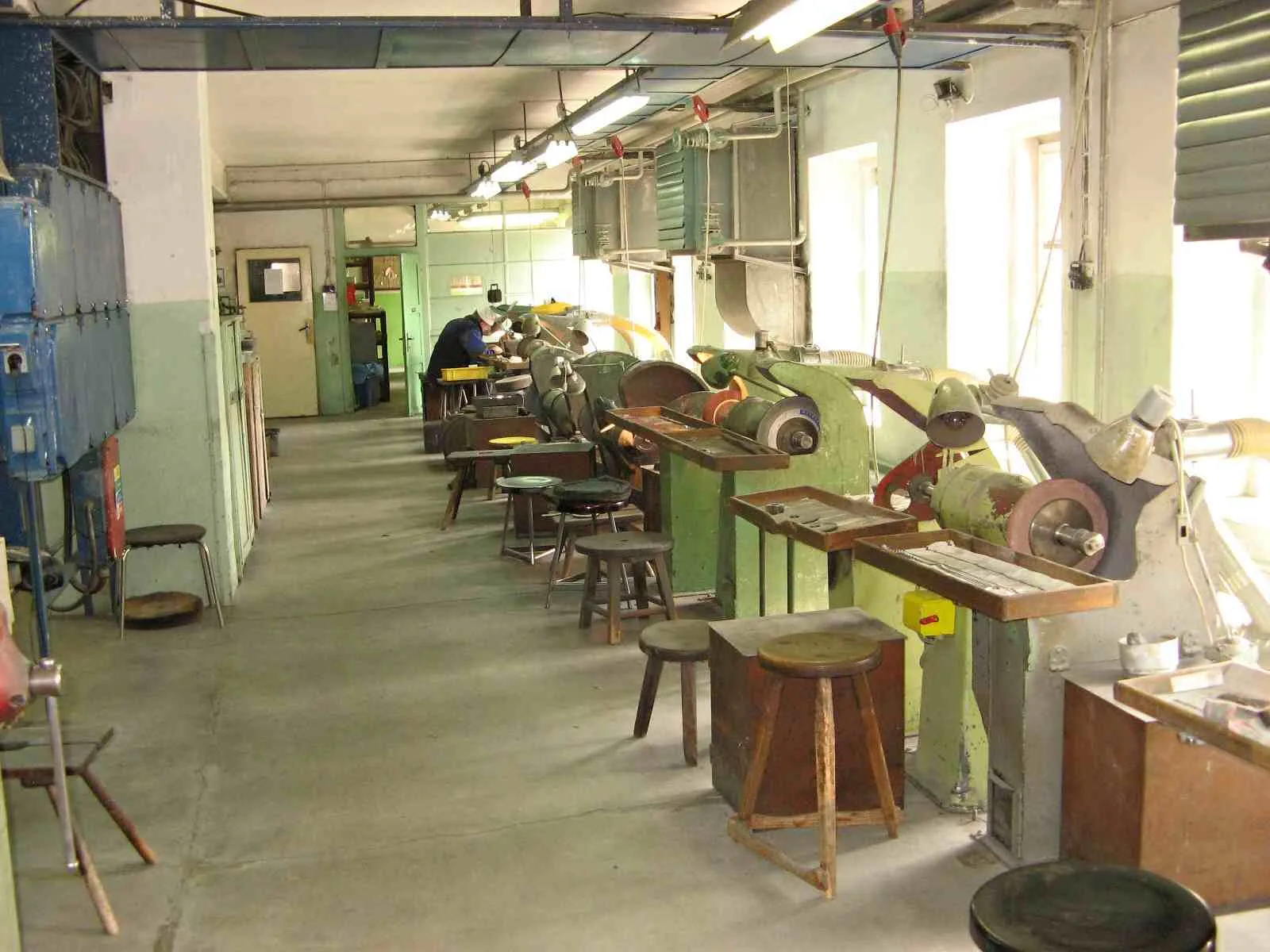

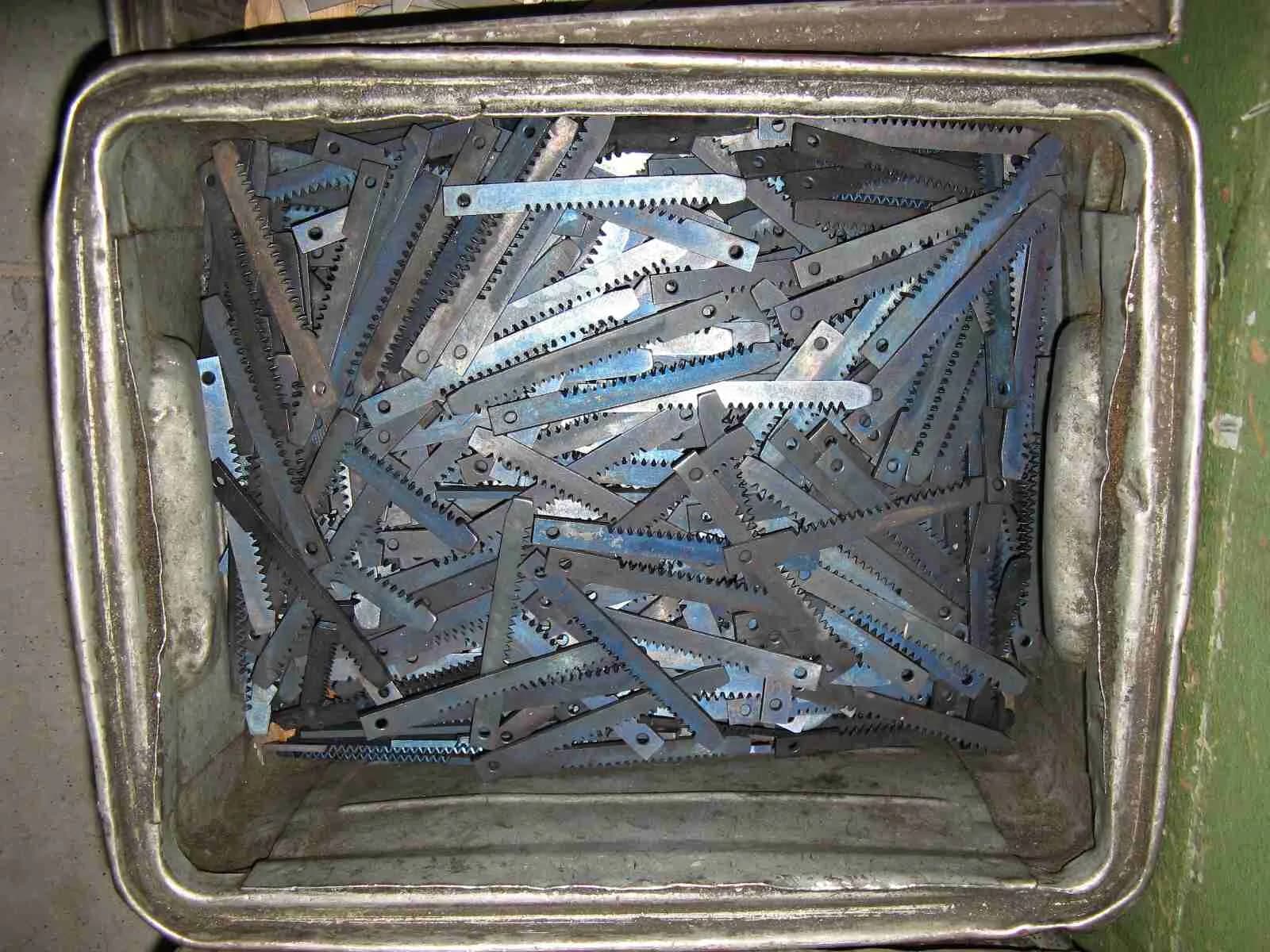

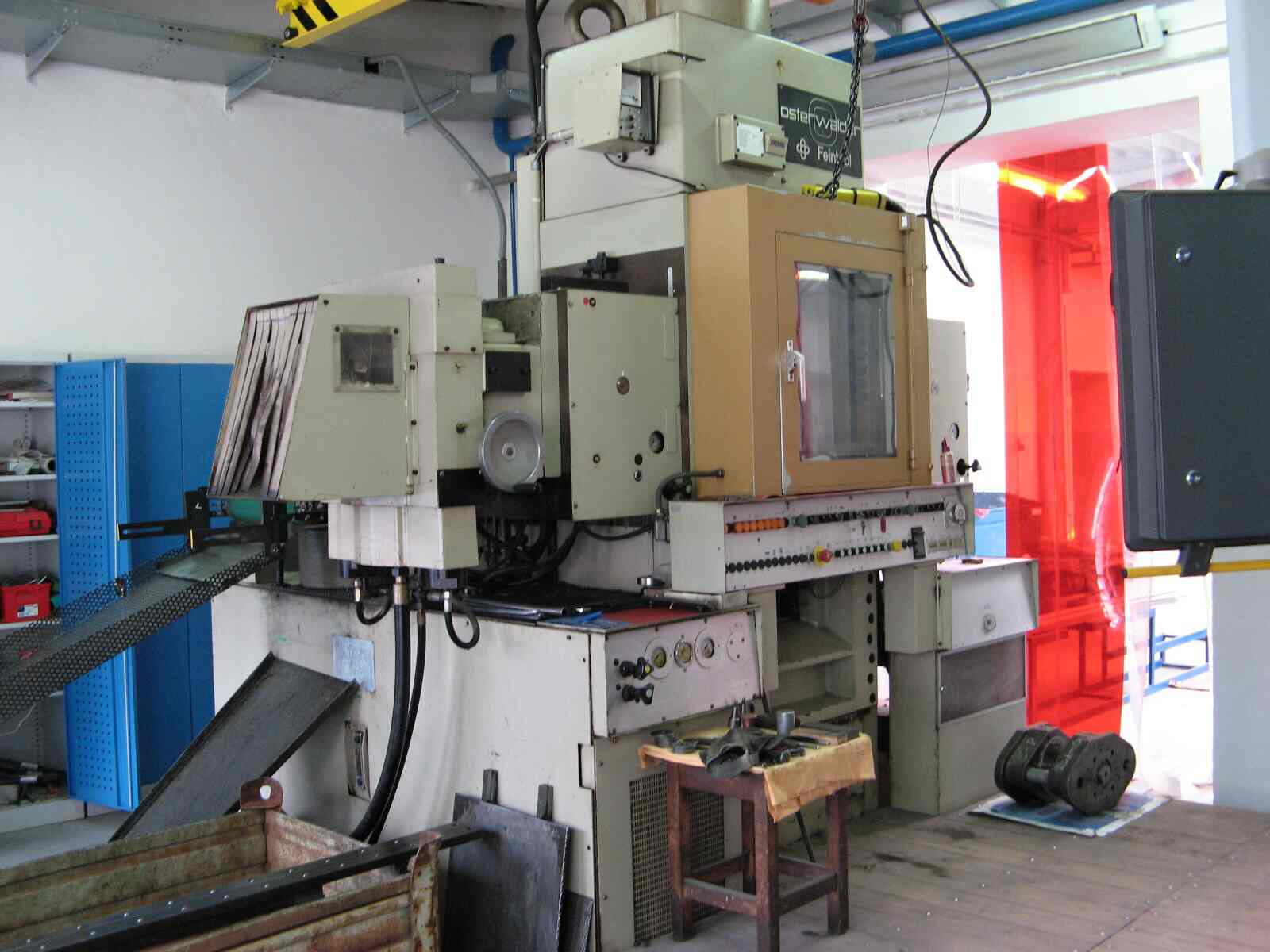

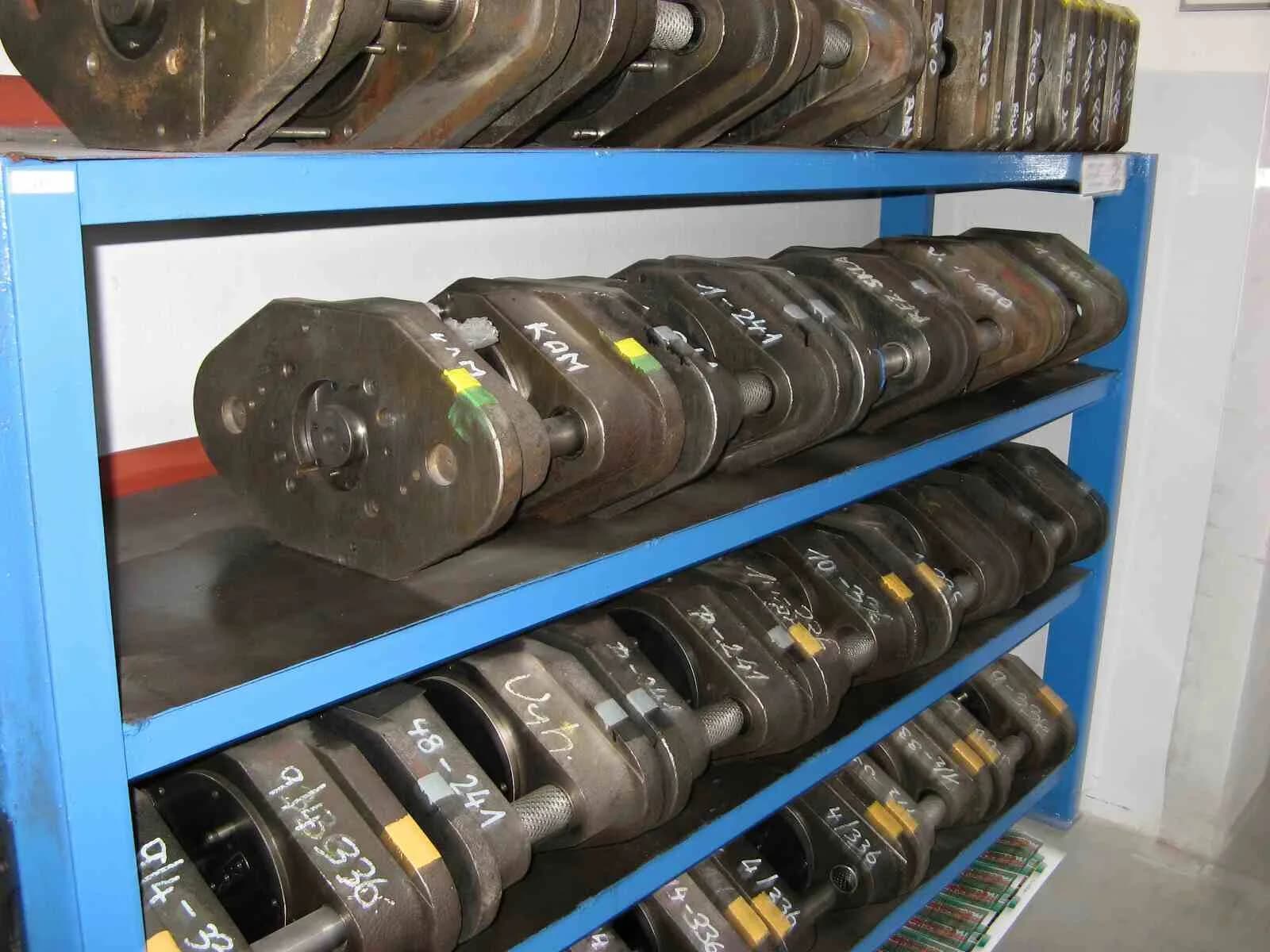

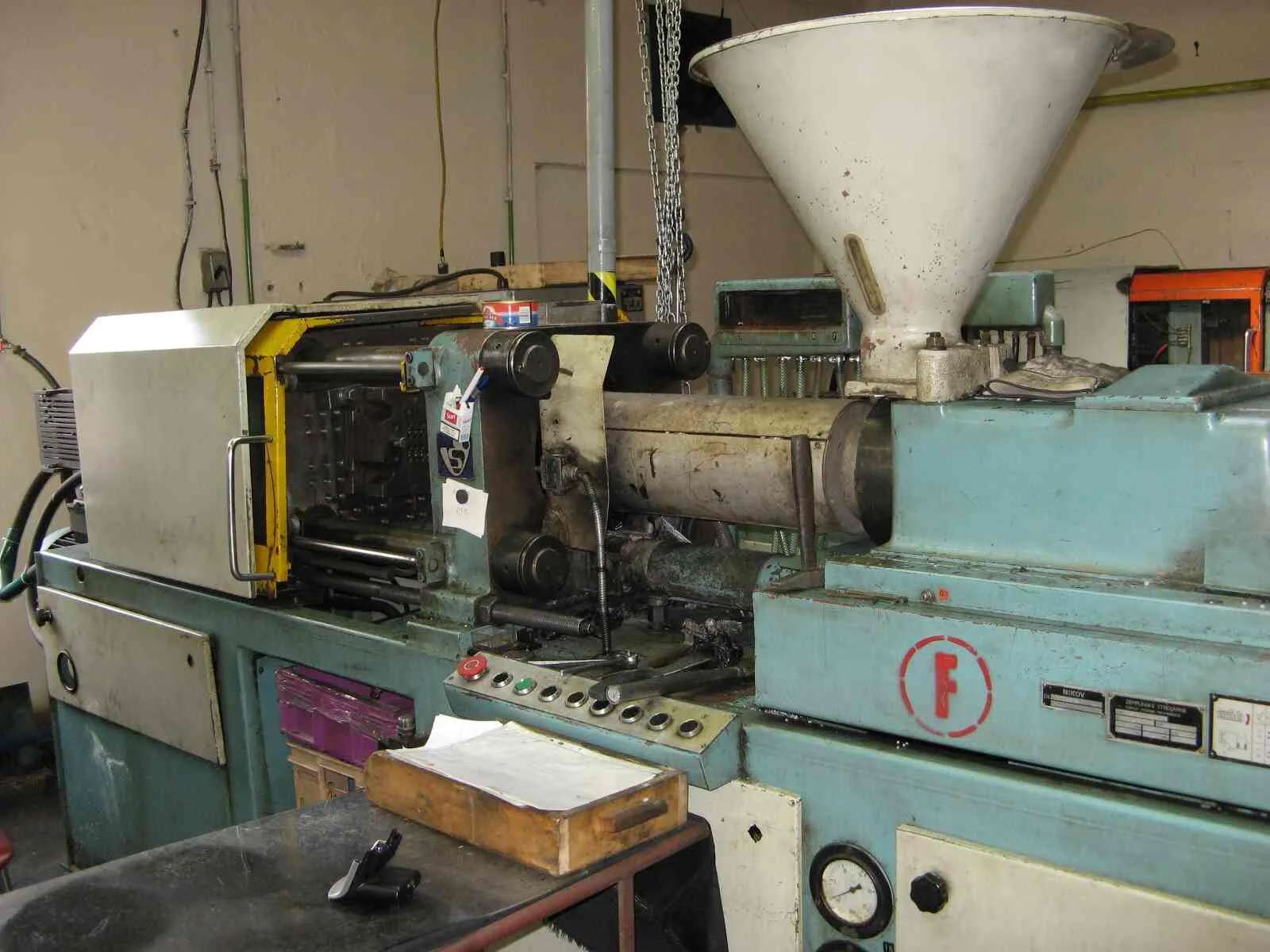

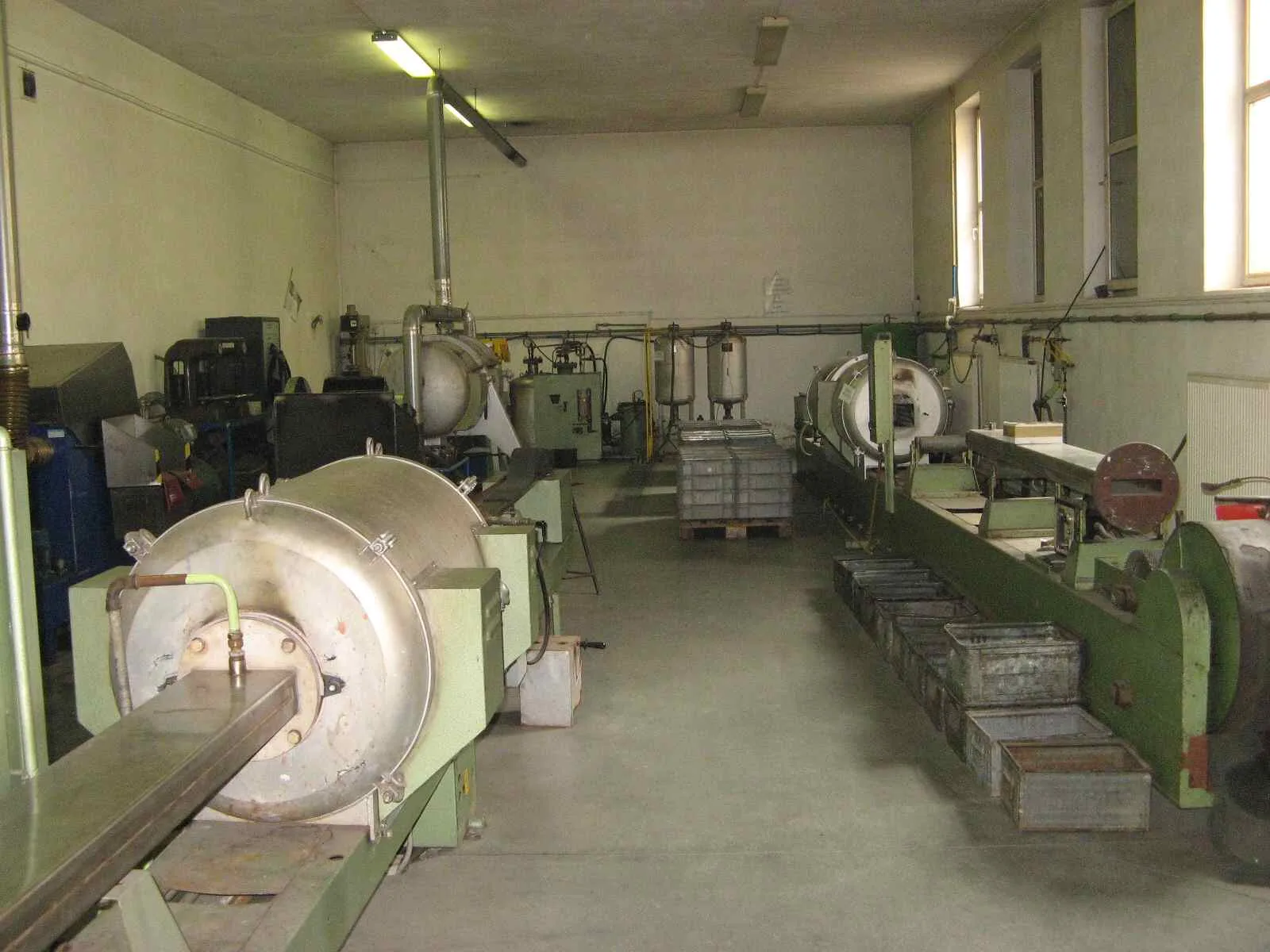

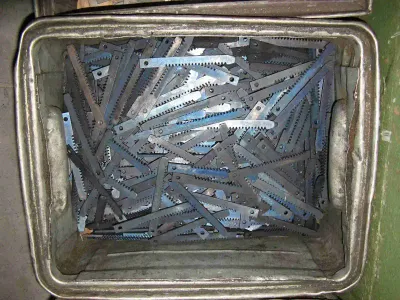

Na fotografiích postupně vidíte: vysekávací lis, vysekávací nástroj v regálu, kalírna (právě se kalily pilky k UTONu), pilky hned po zakalení, brusírna a vstřikovací lis pro nástřik střenky.
MIKOV a výroba nože UTON vz.75 – foto 1
MIKOV a výroba nože UTON vz.75 – foto 2
MIKOV a výroba nože UTON vz.75 – foto 3
MIKOV a výroba nože UTON vz.75 – foto 4
MIKOV a výroba nože UTON vz.75 – foto 5
MIKOV a výroba nože UTON vz.75 – foto 6
MIKOV a výroba nože UTON vz.75 – foto 7
MIKOV a výroba nože UTON vz.75 – foto 8
MIKOV a výroba nože UTON vz.75 – foto 9
Čepel nože UTON

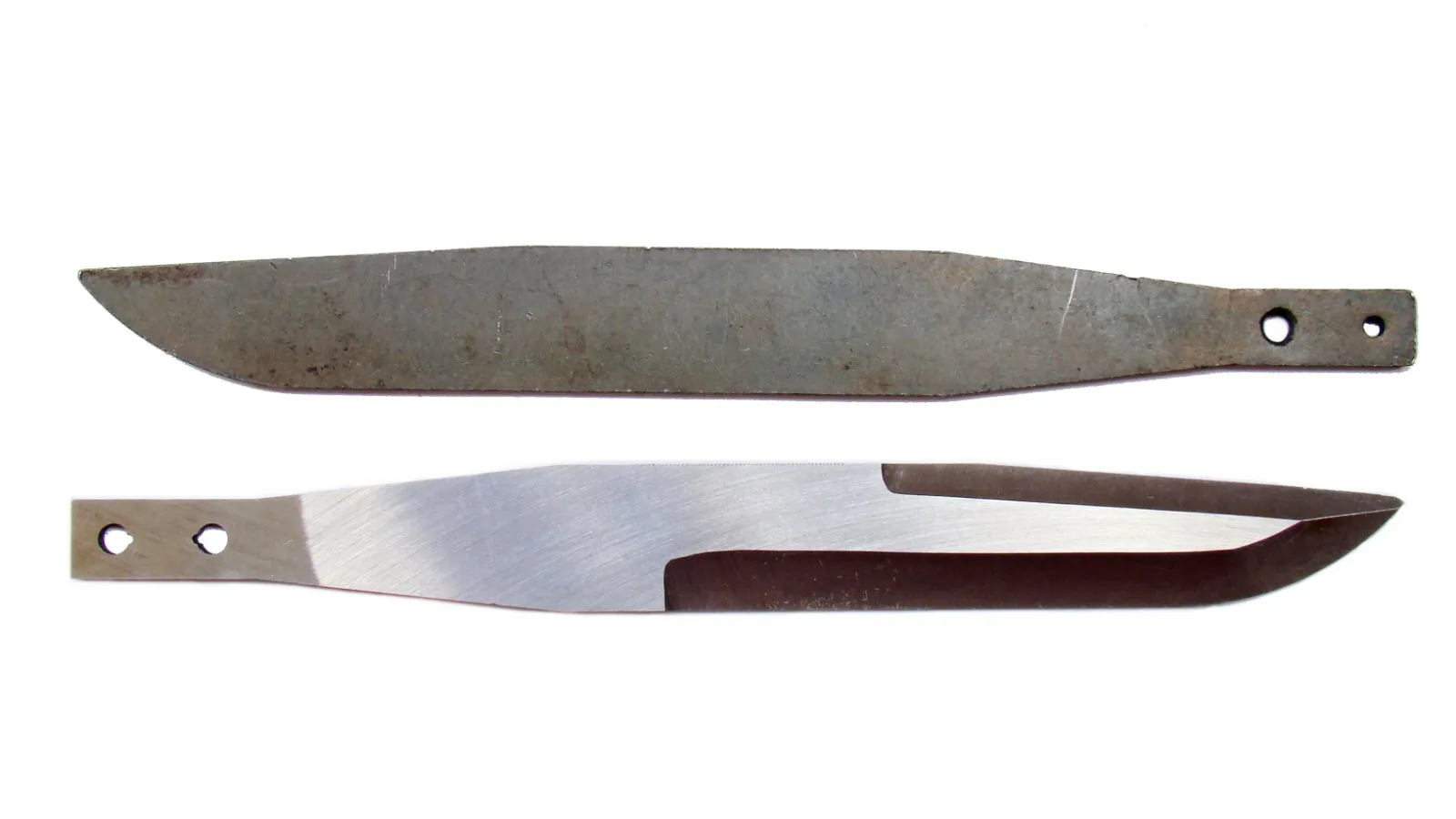

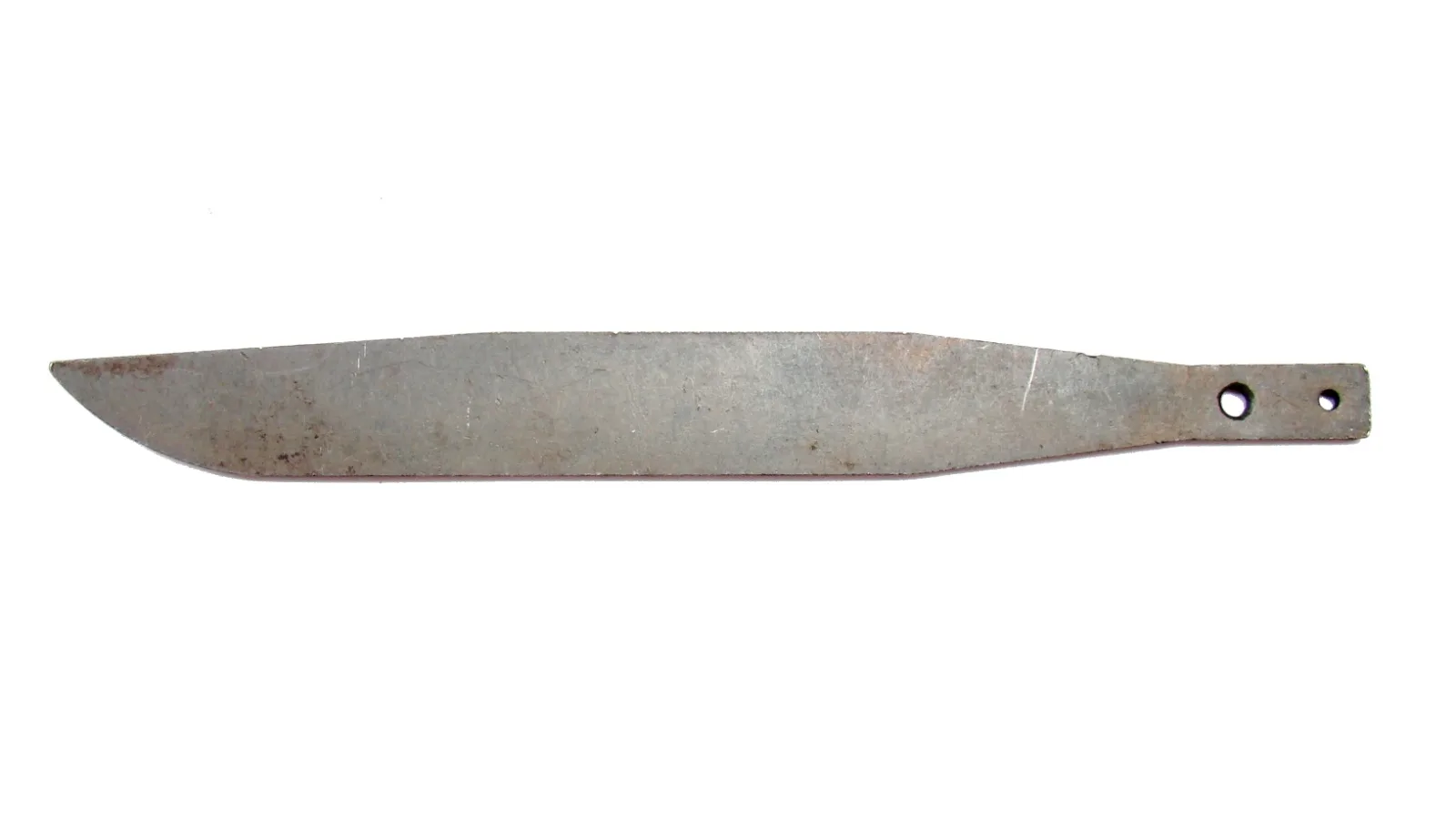

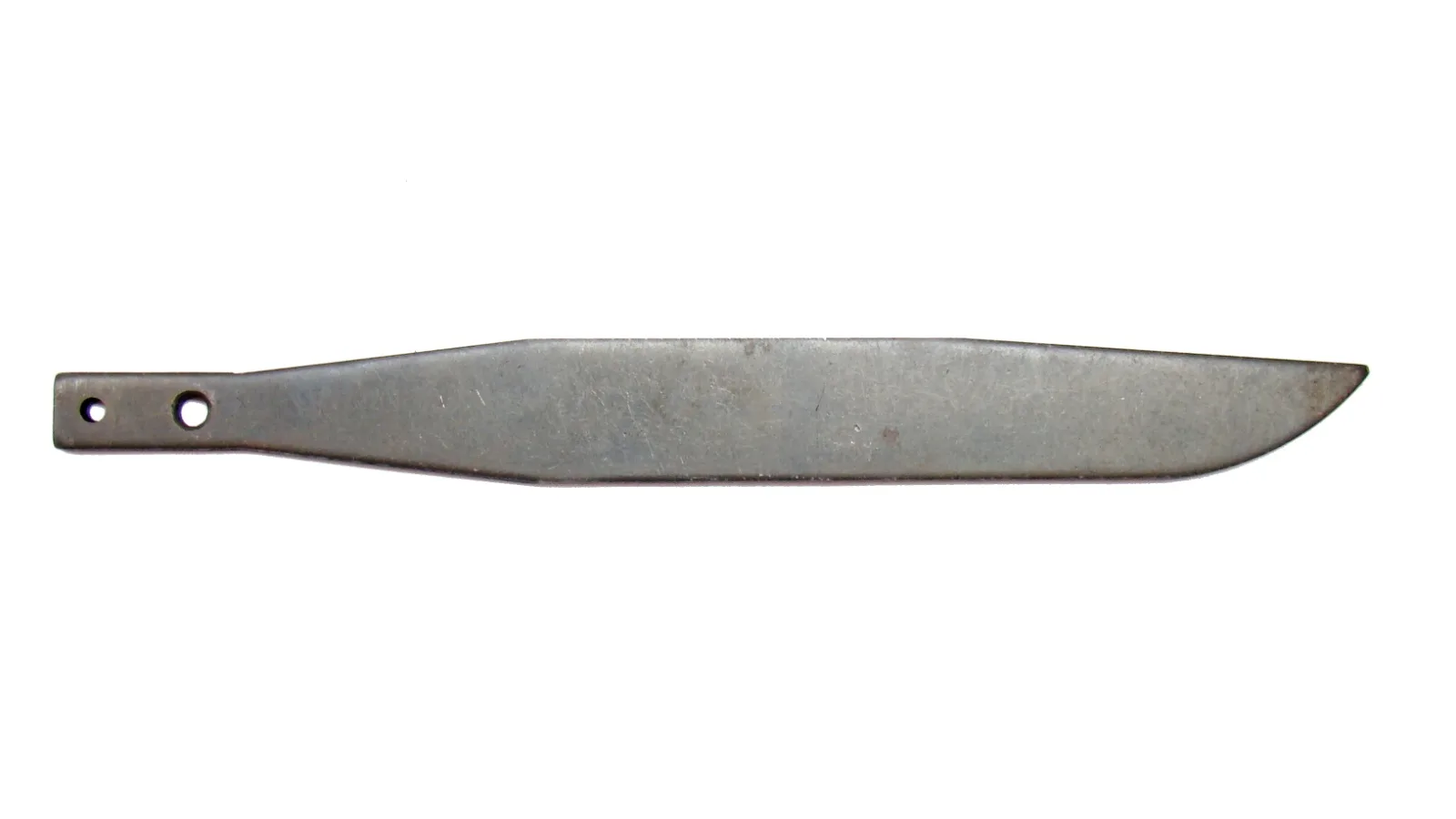

Na první fotografii vidíte výstřižek čepele UTONu z pásoviny široké 4 mm, na další fotografii je vidět už vybroušená čepel na 3,6 mm.
MIKOV a výroba nože UTON vz.75 – foto 10
MIKOV a výroba nože UTON vz.75 – foto 11
MIKOV a výroba nože UTON vz.75 – foto 12

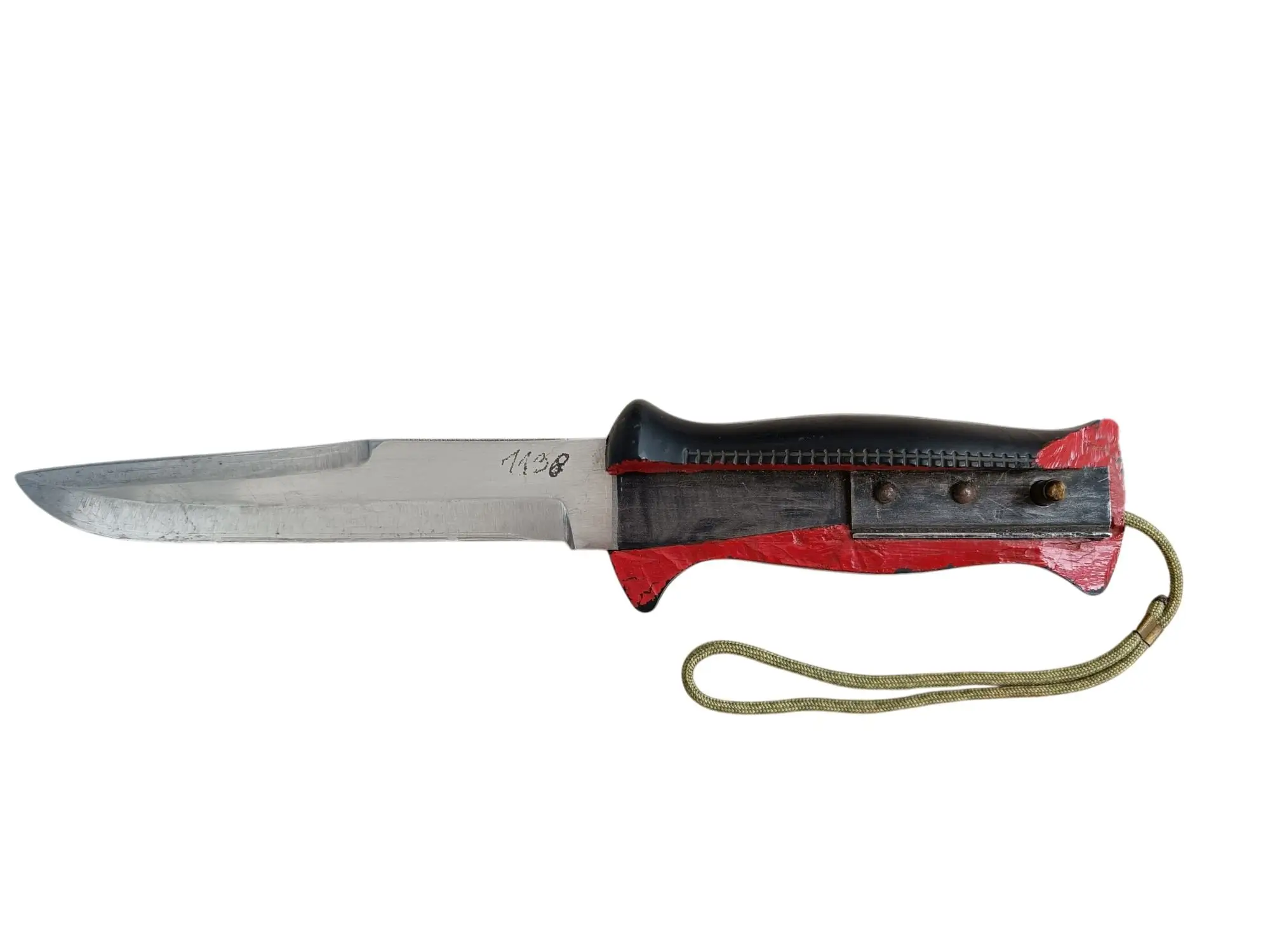

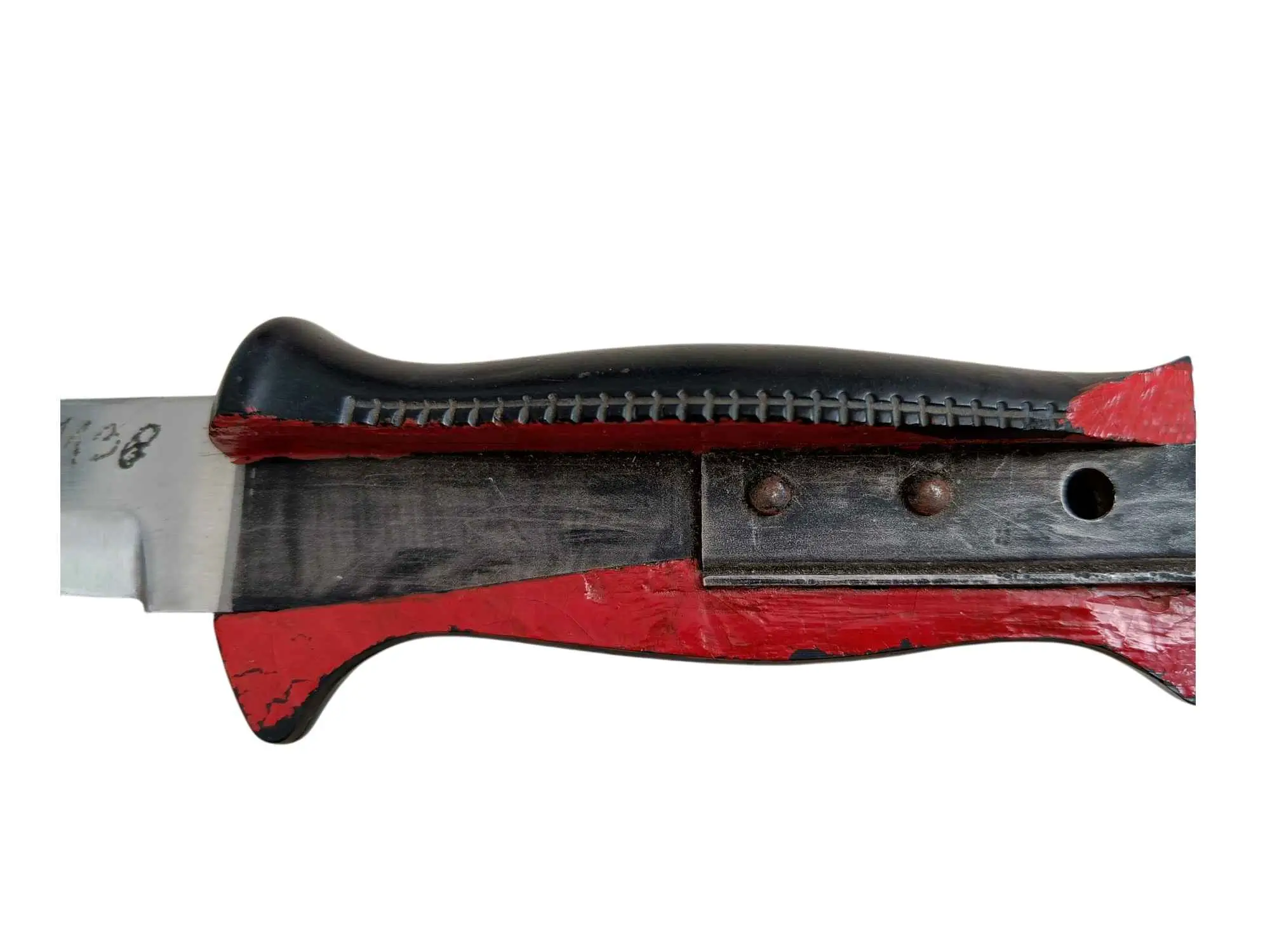

UTON vz.75 – řez nože
UTON vz.75 – řez nože – foto 1
UTON vz.75 – řez nože – foto 2

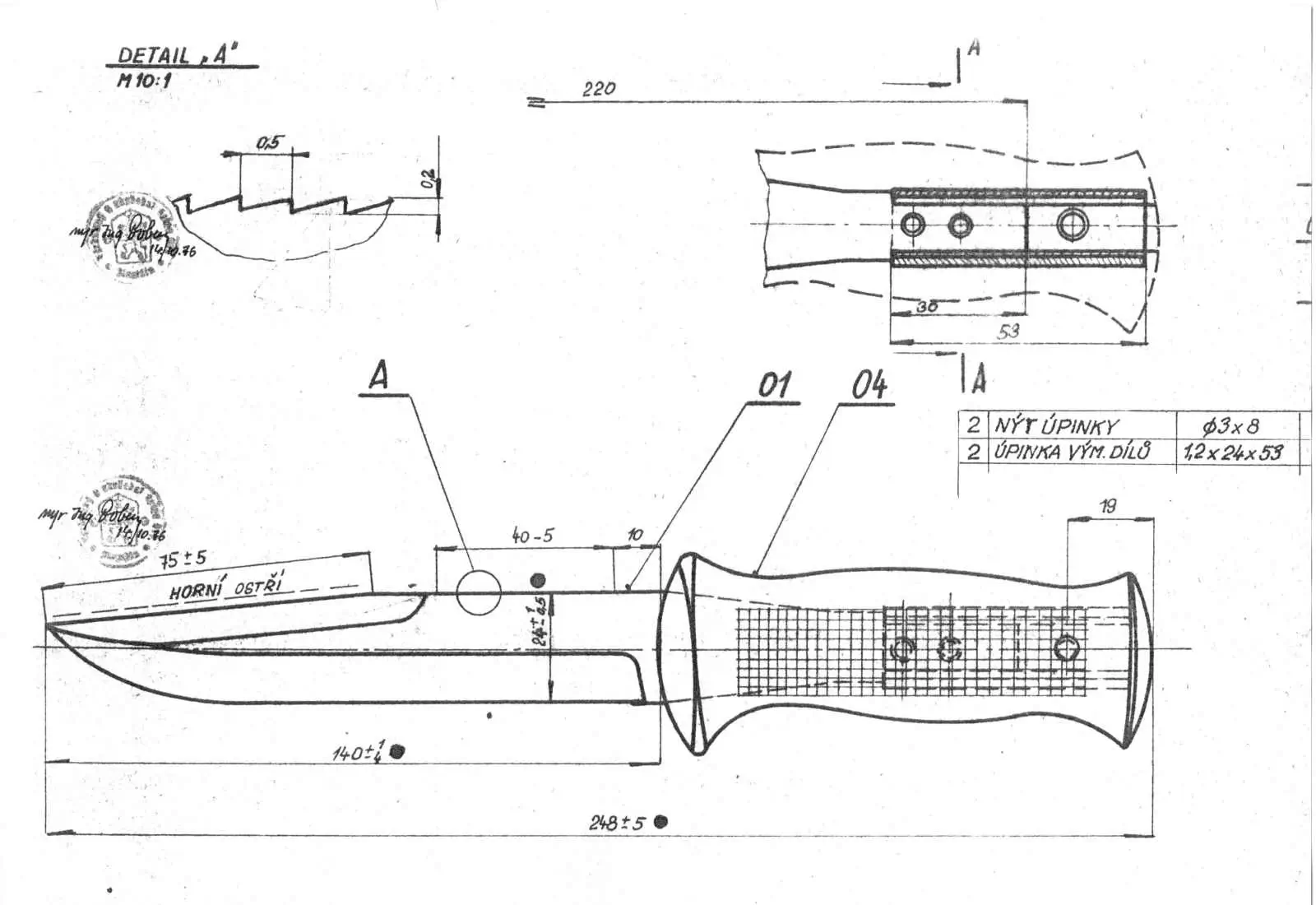

UTON vz.75 – originál výkres
UTON vz.75 – originál výkres
