Výsadkový padák OVP-68
Osobní výsadkový padák OVP-68 – čtyři způsoby seskoků, vrchlík 73 m², stabilizační padák, dvoulankový a tříjehlový uvolňovač, KAP-3.
Osobní výsadkový padák OVP-68 je určen k bojovým a cvičným seskokům výsadkářů z letadel. Lze jej použít čtyřmi způsoby seskoků: volným pádem, se stabilizačním padákem na zádržku, se stabilizačním padákem na průběžné otevírání, nebo na uvázaný vak vrchlíku.
Technické parametry
Výškové a rychlostní limity
Způsoby seskoků
Volný pád
Stabilizační padák se vyřadí z používání. Výtažný padák je zapojen do uzdičky vaku vrchlíku, vak vrchlíku spojen spojovací lemovkou s hlavním padákem. Otevření padáku musí být zajištěno přístrojem KAP-3.
Se stabilizačním padákem na zádržku
Výtažný padák zapojen do uzdičky stabilizačního padáku, stabilizační do uzdičky vaku vrchlíku, vak spojen lemovkou s vrcholem hlavního padáku. Seskok pouze s okamžitým otvíráním obalu výtažným lanem. Otevření zádržkového zámku jištěno přístrojem KAP-3.
Se stabilizačním padákem na průběžné otevírání
Záchytná očka vaku vrchlíku se nezapojují do zádržkového zámku.
Na uvázaný vak vrchlíku
Stabilizační i výtažný padák jsou vyřazeny. Výtažné lano se přiváže přímo k vaku vrchlíku.
Hlavní části padáku
Vrchlík se šňůrami a volnými konci nosného postroje
Kruhový vrchlík, plocha 73 m², sešit z 28 polí (každé pole z 5 dílů). Zhotoven ze tří druhů tkanin: Uparsie/Uvizeta (základní), Uparas (páté díly) a vysoce propustná Ukresy (výřezová pole). V zadní části hnací kanálky, po obvodu 10 náběrových kapes. 28 nosných šňůr délky 7,5 m. Volné konce z 44 mm chemlonového popruhu s rychloodpoutávacími zámky pro odpoutání vrchlíku při přistání za silného větru.
Výtažný padák
Hříbkového tvaru, zhotoven z chemlonové tkaniny. Ve vrchlíku všit ocelový košík ke spodnímu okraji. Slouží pro vytažení stabilizačního padáku s vakem vrchlíku.
Stabilizační padák
Stabilizuje výsadkáře při seskoku a snižuje dynamický náraz při vyšších vysazovacích rychlostech. Vrchlík tvaru seříznutého kužele, plocha 1,5 m², zhotoven z chemlonové tkaniny Uparas. Celý vyztužen zesilujícími lemovkami. 16 nosných šňůr délky 1 300 mm od prstence po spodní okraj.
Spojovací lemovka
Spojuje vak vrchlíku s vrcholem hlavního padáku, zabraňuje ztrátě výtažného a stabilizačního padáku i vaku vrchlíku. Délka 1 700 mm, zhotovena z 25 mm lemovky sešité v kanálek s pružnou šnůrou. Oba konce ukončeny očky.
Vak vrchlíku
Zhotoven z umělého hedvábí, délka 5 100 mm. Chrání vrchlík a zmenšuje dynamický náraz při otevírání. Na základu 10 párů gumových průvleček a 2 gumová očka pro uložení nosných šňůr. Vrcholová část opatřena třemi páry průvleček pro šňůry stabilizačního padáku a rukávem přetahovaným na stabilizační padák. Spodní část má pár záchytných kovových oček pro zádržkový zámek. Vak červeně zbarven pro snadné nalezení v terénu.
Kuponový kroužek
Fixuje složenou spojovací lemovku, na kterou se navléká. Průměr 15–25 mm. Jen pro jedno použití.

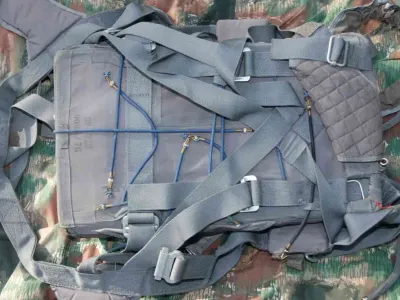

Nosný postroj
Zhotoven z 44 mm chemlonového popruhu, pevnost 1 500 kg. Hlavní kruhový popruh, dva nožní popruhy s utahovacími přezkami, prsní popruhy, rychloodpoutávací zámky v místě ramen. Na levé straně kapsa pro ruční uvolňovač.

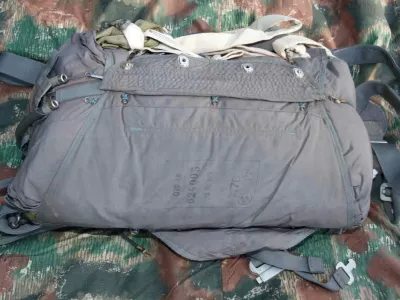

Obal padáku

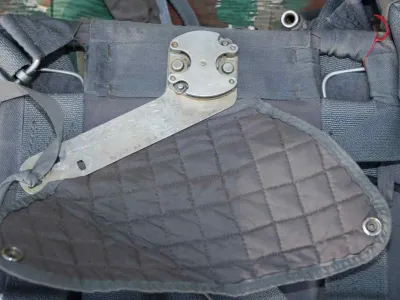

Tvar obálky, zhotoven z chemlonové tkaniny, vyztužen ocelovým rámem. Dvě boční, jedna spodní a jedna horní chlopeň. Na zadní horní straně zádržkový zámek s kapsou pro záznamník. Pravá boční chlopeň opatřena kapsou pro přístroj KAP. Gumová pružidla z gumové šňůry s bavlněnou pleteninou zajišťují razantní otevření obalu.
Výtažné lano
Pro nucené otevření padáku. Zhotoveno z chemlonové dutiny. Na jednom konci karabina, na druhém oko. Ve vzdálenosti 1,5 m od karabiny oko pro spojení se spojovací šňůrou od KAP nebo pro zapojení vaku vrchlíku. Úsek mezi okem a karabinou chráněn bavlněným pouzdrem.
Dvoulankový uvolňovač
Pro ruční otevření padáku a zádržkového zámku. Kratší lanko (600 mm) pojišťuje otevření zádržkového zámku, delší (700 mm) otevření obalu padáku.
Tříjehlový uvolňovač
Pro ruční otevření padáku. Rukojeť lichoběžníkového tvaru ze 7 mm ocelového drátu s ocelovými jehlami k uzamykání obalu padáku.
Přenosná brašna
Slouží k uložení padáku po zabalení nebo po seskoku.
